Quzhou Horbon Mining Parts Co, Ltd adalah salah satu produsen dan pemasok rotor penghancur hijau terkemuka di Cina. Dengan pengalaman yang berlimpah, kami berkomitmen untuk menyediakan layanan khusus berkualitas tinggi dan layanan OEM kepada klien global. Selamat datang untuk membeli rotor penghancur hijau canggih buatan China di sini dari pabrik kami. Hubungi kami untuk penawaran.

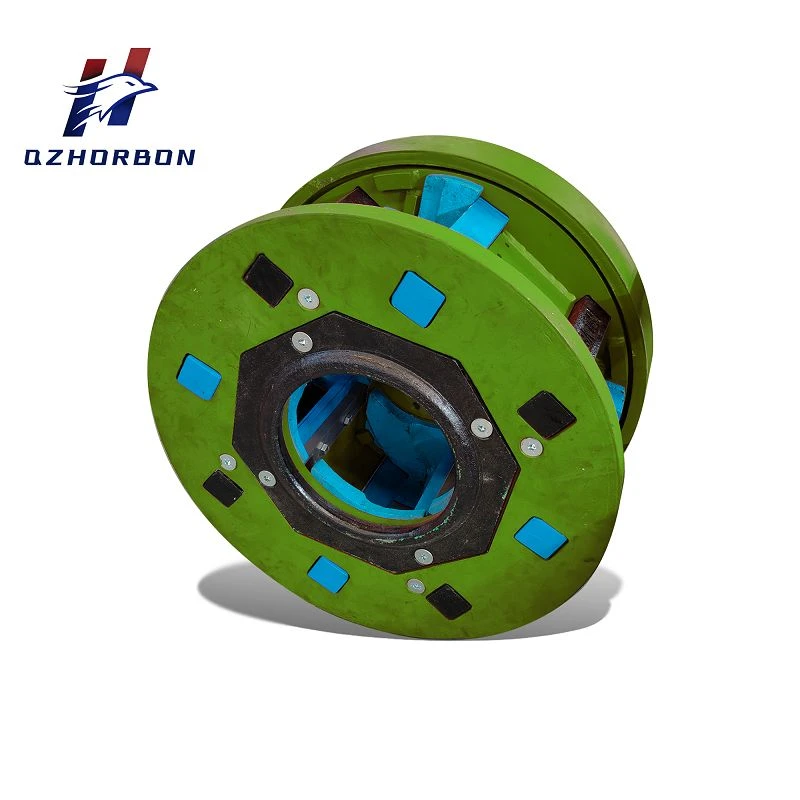

Rotor Penghancur Hijau - Rakitan Rotor Penghancur Dampak Poros Vertikal VSI & Suku Cadang Keausan
Mendefinisikan Ulang Efisiensi dalam Penghancuran Poros Vertikal
Kualitas rotor tidak terlihat dari luar peti pengiriman. Hal ini terdapat dalam komposisi paduan palu pelat, toleransi lubang pada rumah bantalan, struktur butiran poros tempa, konsistensi massa port-ke-port dari set pelat aus VSI. Ini adalah keputusan produksi yang dibuat beberapa minggu sebelum suku cadang tiba di lokasi - dan menentukan apakah interval pemeliharaan terencana Anda berikutnya berjalan sesuai jadwal atau dipersingkat karena komponen yang tidak pernah dibuat untuk bertahan lama.
Jika rotor penghancur tumbukan horizontal bergantung pada massa dan kecepatan palu, rotor VSI berfungsi sebagai akselerator - yang mengumpankan material melalui cakram berputar berkecepatan tinggi yang meluncurkan partikel umpan ke cincin landasan stasioner atau rak batu dengan kecepatan terkendali. Kondisi permukaan keausan internal rotor secara langsung mengatur gradasi produk, efisiensi keluaran, dan konsumsi energi per ton keluaran.
Di Quzhou Horbon Mining Parts Co., Ltd., kami memproduksi rakitan rotor VSI lengkap dan setiap komponen keausan di fasilitas produksi kami seluas 13.000 m² di Quzhou, Zhejiang. Baik Anda membangun kembali rotor di antara jangka waktu pemeliharaan terjadwal atau melakukan pengadaan rakitan pengganti lengkap, setiap suku cadang dikirimkan dari satu sumber - satu pabrik, satu sistem kualitas, tanpa perantara.
Spesifikasi Produk - VSI4000 4-Rakitan Rotor Port

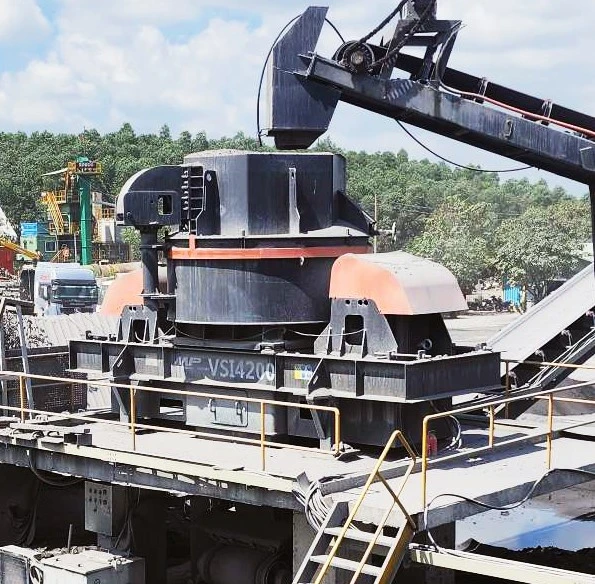

Gambar penghancur
| Parameter | Detil |
| Nomor Bagian Perakitan | 2103030016 |
| Model Penghancur yang Kompatibel | MP VSI4000 Penghancur Dampak Poros Vertikal |
| Tipe Rotor | Rakitan Rotor 4 Port / 4 Saluran |
| Diameter Rotor | Ø840mm |
| Tinggi Rotor | 448mm |
| Lubang Poros - Diameter Dalam | Ø390 mm |
| Lubang Poros - Diameter Luar | Ø420mm |
| Fitur Saldo | Lubang Baut Penyesuaian Keseimbangan Statis |
| Total Komponen dalam Perakitan | 25 Item Baris |
| Suku Cadang Keausan Kunci | Cincin Keausan Atas, Pelat Jejak, Pelat Keausan Atas & Bawah, Penahan Tip, Pelat Keausan, Pelat Distribusi |
| MOQ | 5 buah per bagian |
| Waktu Pimpin Standar | 15–30 Hari |
| Ketentuan Ekspor | FOB / CIF (Shanghai / Ningbo) |
Cara Kerja Rotor VSI 4 Port
VSI4000 menjalankan rotor 4-port (4 saluran) - empat port pelepasan yang disusun secara simetris yang melaluinya material yang dipercepat keluar dari badan rotor dengan kecepatan tinggi. Material umpan masuk melalui feed eye pusat, didistribusikan ke seluruh rotor melalui pelat distributor, dan kemudian disalurkan melalui setiap port di mana pelat keausan tambahan dan penahan ujung memandu lintasan material saat meninggalkan rotor.
Setiap port dilapisi dengan paket keausan terstruktur: pelat keausan atas dan bawah melindungi dinding port dari kontak abrasif, pelat jejak melindungi tepi belakang bodi rotor, dan penahan ujung menjangkar ujung keausan yang menentukan titik keluar material akhir. Cincin keausan atas dan bawah melindungi permukaan atas dan bawah rotor dari resirkulasi material vertikal.
Sistem keausan multi-permukaan ini berarti bahwa pemeliharaan rotor VSI pada dasarnya adalah siklus penggantian komponen aus - badan rotor itu sendiri jarang mengalami kegagalan jika paket keausan dipelihara dengan benar. Horbon memasok setiap komponen permukaan aus satu per satu, sehingga memungkinkan operasi untuk membangun kembali rotor di-tempatnya tanpa harus melakukan penggantian perakitan penuh.
Perincian Komponen Lengkap
Badan Rotor
Inti struktural dari rakitan rotor penghancur hijau. Pengecoran-presisi dengan empat saluran port simetris, lubang poros mesin (Ø390/Ø420 mm), dan lubang baut penyesuaian keseimbangan statis untuk penyeimbangan lapangan setelah penggantian suku cadang aus. Badan rotor adalah-komponen bernilai tertinggi dalam rakitan dan biasanya bertahan lebih lama dari beberapa set komponen aus jika dirawat dengan benar.
Cincin Keausan Atas
Diposisikan di bagian atas rotor, cincin keausan atas memotong material yang bersirkulasi di atas cakram rotor selama pengoperasian. Merupakan komponen aus yang berdampak langsung, melindungi permukaan atas badan rotor dan merupakan salah satu komponen pertama yang memerlukan penggantian dalam aplikasi VSI throughput tinggi.
Cincin Keausan Bawah
Bagian bawah dari cincin keausan atas, melindungi permukaan bawah badan rotor dari keausan abrasif yang disebabkan oleh resirkulasi material di bawah cakram. Disediakan dalam geometri tipe C-untuk konfigurasi VSI4000.
Pelat Jejak
Empat pelat jejak, satu per port, melindungi tepi belakang setiap port rotor dari pancaran material abrasif yang keluar dengan kecepatan tinggi. Diposisikan secara simetris, keduanya harus diganti sebagai satu set yang serasi untuk menjaga keseimbangan rotor. Tersedia dalam kualitas-paduan tahan aus yang disesuaikan dengan sifat abrasif bahan umpan Anda.
Dukungan Pelat Jejak
Braket pendukung struktural yang menahan setiap pelat jejak pada posisi sudut yang benar di dalam port rotor. Pertahankan integritas geometri port saat pelat jejak mulai rusak.
Pelat Keausan Atas-B
Melapisi dinding atas setiap port rotor. Dikategorikan sebagai-item keausan frekuensi tinggi - dalam aplikasi umpan abrasif, pelat keausan atas biasanya memerlukan penggantian dalam interval yang lebih pendek dibandingkan badan rotor atau pelat jejak.
Pelat Keausan Bawah-B
Mencerminkan pelat keausan atas pada permukaan dinding port bawah. Bersama dengan pelat aus atas, ini menciptakan saluran terlindung yang memandu aliran material melalui port rotor dengan kontak bodi rotor minimal yang tidak terlindungi.
Pemegang Tip
Penahan ujung adalah tempat pemasangan ujung keausan di setiap pintu keluar port - titik dengan intensitas keausan lokal tertinggi di seluruh sistem rotor. Penahan ujung dibuat secara presisi-untuk mempertahankan geometri ujung yang konsisten di keempat port. Keausan ujung yang asimetris antar port menunjukkan adanya masalah distribusi umpan dan harus segera dilakukan penyelidikan terhadap kondisi pelat distributor.
Pakai Piring
Pelat keausan internal standar memberikan perlindungan abrasi tambahan pada permukaan bodi rotor yang terpapar jalur aliran material dalam saluran port.
Pelat Distribusi
Pelat distributor berada di tengah rotor, tepat di bawah titik masuk umpan. Ini membagi umpan masuk secara merata ke empat saluran pelabuhan, memastikan aliran material seimbang dan mencegah keausan yang berbeda antar pelabuhan. Distribusi umpan yang tidak merata mempercepat keausan port selektif dan dapat menyebabkan ketidakseimbangan rotor - menjadikan kondisi pelat distributor sebagai titik pemeriksaan pemeliharaan utama.
Diagram Penghancur Dampak Horisontal PFC1415P
Pelat belakang
Memberikan perlindungan-permukaan belakang dalam rakitan rotor, melindungi permukaan struktural dari material yang kembali dari landasan atau lapisan batu.
Cincin Kunci Lancip
Sistem kunci lancip mengamankan rakitan rotor ke poros utama dengan penyesuaian interferensi yang presisi - menghilangkan kelonggaran antara poros dan hub tanpa memerlukan alur pasak atau memasang sekrup yang dapat kendor karena getaran. Memastikan konsentrisitas dan mencegah gerakan-mikro yang akan mempercepat keausan lubang poros.
Standar Bahan & Manufaktur
Suku cadang rotor VSI beroperasi dalam kondisi yang berbeda secara signifikan dari komponen penghancur dampak horizontal - kecepatan permukaan yang lebih tinggi, kontak geser abrasif yang berkelanjutan, dan sensitivitas keseimbangan kritis yang menyebabkan massa bagian tidak konsisten. Pemilihan material dan proses Horbon mencerminkan tuntutan berikut:
Pemilihan Paduan untuk Suku Cadang Aus
Baja paduan krom-molibdenum dan besi putih-kromium tinggi adalah kelompok material utama untuk pelat aus VSI, cincin aus, dan pelat jejak. Nilai ini menawarkan kombinasi kekerasan permukaan dan ketangguhan yang cukup untuk menahan mode kegagalan chipping yang dapat terjadi pada karbida murni atau alternatif keramik saat terkena benturan.
Kontrol Pengecoran & Dimensi
Komponen aus dibuat secara presisi-hingga mendekati-geometri bersih, dengan antarmuka pemasangan yang dibuat secara mesin memastikan penempatan yang konsisten di keempat port. Pencocokan bobot-ke-port dikontrol selama produksi untuk meminimalkan koreksi keseimbangan yang diperlukan setelah pemasangan komponen aus.
Verifikasi Kekerasan

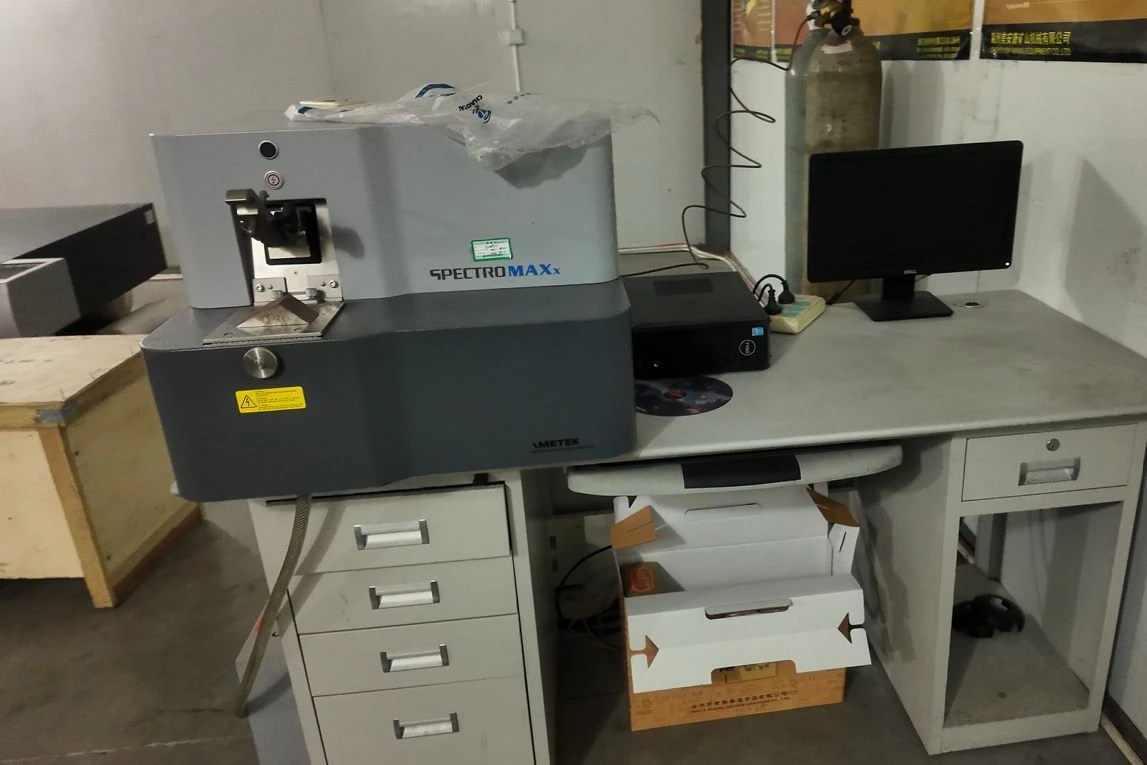

Pengujian Rockwell (HRC) diterapkan pada semua suku cadang yang aus sebelum dikirim. Analisis spektral memastikan komposisi paduan pada tahap bahan mentah. Inspeksi dimensi CMM mencakup semua antarmuka pemasangan penting.
Pengujian Non-Destruktif
Diterapkan pada badan rotor dan komponen struktural untuk mendeteksi diskontinuitas internal sebelum perakitan.
Komponen Rumah Bantalan Terkait
Rakitan rotor VSI4000 berinteraksi langsung dengan Rakitan Rumah Bantalan (Kode: 2104010010). Untuk operasi yang memerlukan kemampuan pembangunan kembali drivetrain penuh, Horbon juga memasok:
| Komponen | Kode | Jumlah |
| Bantalan Kursi | 3103030224 | 1 |
| Poros Utama | 3103030225 | 1 |
| Bantalan | 6201040023 | 2 |
| Memakai Cincin | 3103030228 | 1 |
| O-Cincin Ø291×3,55 | 6601010007 | 2 |
| Cincin Segel Minyak | 6602010011 | 3 |
Mendapatkan komponen rakitan rotor dan rumah bantalan dari Horbon menghilangkan risiko kompatibilitas antarmuka dan menggabungkan pengadaan suku cadang VSI4000 Anda ke dalam satu pesanan pembelian.
Prioritas Suku Cadang Keausan - Panduan Perencanaan Perawatan
Untuk tim pengadaan dan pemeliharaan yang mengelola interval servis rotor VSI, klasifikasi prioritas berikut mencerminkan frekuensi penggantian yang umum:
Suku Cadang Keausan-Frekuensi Tinggi
- Pelat Keausan Atas-B (×4)
- Pelat Keausan Bawah-B (×4)
- Cincin Keausan Atas (×1)
- Pelat Jejak (×4)
- Pelat Keausan (×4)
Sedang-Frekuensi Suku Cadang
- Tempat Tip (×4)
- Cincin Keausan Bawah C (×1)
- Pelat Distribusi (×1)
Struktural / Bagian Frekuensi-Rendah
- Badan Rotor (×1)
- Pelat belakang (×1)
- Cincin Kunci Lancip & Kunci Lancip
Horbon menyimpan stok suku cadang-frekuensi tinggi untuk pengiriman yang lebih cepat. Hubungi kami untuk ketersediaan saat ini sebelum jendela pemeliharaan terjadwal berikutnya.
Mengapa Horbon untuk Pasokan Rotor Penghancur Hijau Anda
Cakupan Suku Cadang VSI Lengkap - Bukan Hanya Rotornya
Ruang lingkup manufaktur Horbon mencakup kategori suku cadang penghancur penuh. Selain rakitan rotor VSI dan suku cadang aus, kami juga memproduksi roda gigi, ring, selongsong perunggu, poros utama, pegas, segel oli, katrol, pengencang, dan komponen struktural untuk penghancur dampak poros horizontal dan vertikal. Untuk tim pemeliharaan pabrik yang mengelola peralatan VSI dan dampak horizontal, Horbon menyediakan saluran pengadaan-satu atap yang asli - setiap persyaratan suku cadang penghancur dipenuhi oleh satu kontak pabrik, satu sistem mutu, dan satu pengiriman gabungan.
Pabrik Langsung dan Pasokan Suku Cadang OEM & Kustom
Kami adalah operasi manufaktur, bukan distributor suku cadang. Penetapan harga mencerminkan biaya pabrik ditambah margin ekspor langsung. Untuk-hubungan pasokan jangka panjang atau-program pengisian ulang komponen aus bervolume tinggi, tersedia pengaturan harga kerangka kerja.
Semua suku cadang tersedia tanpa merek, berdasarkan pengaturan OEM, atau diproduksi sesuai gambar dan spesifikasi pelanggan. Jika model VSI Anda berbeda dengan VSI4000, kirimkan nomor komponen atau gambar Anda untuk-referensi silang dan pembuatan khusus.
Ekspor Infrastruktur & Purna Jual & Dukungan Teknis
Ketentuan FOB dan CIF melalui pelabuhan Shanghai dan Ningbo. Hubungan ekspor yang aktif di Asia Tenggara, Timur Tengah, Afrika, Eropa, Amerika, Asia Selatan, dan Australia.
Respon teknis online 7x24. Dokumentasi instalasi dan panduan teknis disediakan pada setiap pesanan. Masalah kualitas diselesaikan melalui penggantian suku cadang gratis. Dukungan teknis berbasis video dan foto-tersedia untuk pemecahan masalah di-situs.
Pertanyaan yang Sering Diajukan
T: Apa yang membuat rotor VSI berbeda dari rotor penghancur tumbukan horizontal, dan apakah hal itu memengaruhi cara saya mencari suku cadang?
J: Perbedaan utamanya adalah fungsinya: rotor VSI mempercepat material secara sentrifugal, bukan memukulnya dengan palu yang berat. Ini berarti sistem keausan VSI didistribusikan ke beberapa permukaan keausan yang lebih kecil (pelat aus, cincin aus, penahan ujung) dibandingkan terkonsentrasi pada hammer pelat besar. Untuk pengadaan, ini berarti lebih banyak item baris dengan bobot individual lebih rendah - namun frekuensi penggantian gabungan lebih tinggi. Horbon memasok komponen rotor VSI dan penghancur dampak horizontal, sehingga operasi armada campuran dapat menggabungkan semuanya ke satu pemasok.
T: Dapatkah saya memesan komponen aus satu per satu, bukan perakitan rotor lengkap?
J: Ya - dan ini adalah pola pengadaan umum untuk rotor VSI. Badan rotor adalah-komponen struktural yang berumur panjang. Sebagian besar pemeliharaan terencana melibatkan penggantian pelat aus, cincin aus, pelat jejak, dan penahan ujung pada siklus terjadwal. Seluruh 25 item baris dalam rakitan rotor port VSI4000 4-tersedia satu per satu dengan jumlah pesanan minimum 5 buah.
T: Bagaimana saya mengetahui kapan setiap komponen aus perlu diganti?
J: Pemantauan ketebalan pelat keausan pada setiap pemeriksaan terjadwal adalah metode utama. Kondisi pelat jejak dan penahan ujung harus diperiksa secara bersamaan. Keausan pelat distributor harus dinilai jika Anda mengamati perbedaan keausan antar port - tanda awal distribusi umpan yang tidak merata. Kami dapat menyediakan data referensi batas keausan untuk setiap komponen berdasarkan permintaan.
T: Seberapa penting keseimbangan rotor, dan apakah Horbon mengatasi hal ini di bidang manufaktur?
J: Keseimbangan sangat penting pada rotor VSI karena kecepatan pengoperasian yang tinggi. Bodi rotor VSI4000 dilengkapi lubang baut penyetel keseimbangan statis untuk koreksi medan setelah pemasangan komponen aus. Horbon mengontrol konsistensi bobot komponen port-ke-port selama produksi untuk meminimalkan ketidakseimbangan yang disebabkan oleh penggantian komponen aus. Untuk rakitan rotor penuh, keseimbangan statis diverifikasi sebelum pengiriman.
T: Berapa lama waktu tunggu untuk komponen aus VSI4000 versus rakitan rotor lengkap?
J: Suku cadang-yang sering aus dengan frekuensi tinggi (pelat aus, cincin aus, pelat jejak) biasanya tersedia dalam stok atau dalam jangka waktu produksi singkat. Rakitan rotor lengkap dan komponen bodi rotor mengikuti waktu tunggu standar 15–30 hari. Hubungi kami dengan kebutuhan dan jadwal Anda untuk konfirmasi ketersediaan saat ini.
T: Apakah Horbon memasok komponen rumah bantalan untuk VSI4000?
J: Ya. Poros utama, dudukan bantalan, bantalan, cincin aus, cincin O-, dan cincin segel oli untuk Rakitan Rumah Bantalan VSI4000 semuanya tersedia dari Horbon. Pengadaan komponen rotor dan rumah bantalan secara bersamaan menyederhanakan pengadaan dan memastikan kompatibilitas antarmuka.
Minta Penawaran untuk Komponen Rotor Green Crusher
Kinerja penghancur VSI Anda bergantung pada kondisi paket keausan rotornya. Horbon memberikan solusi pasokan lengkap - mulai dari pengisian ulang komponen aus terjadwal hingga penggantian rakitan rotor penuh - dengan harga-langsung dari pabrik, dokumentasi kualitas yang konsisten, dan kemampuan ekspor global.
Kirimkan kode bagian Anda, model penghancur, jumlah yang dibutuhkan, dan jadwal pengiriman. Tim kami merespons dalam waktu 24 jam dengan penawaran pabrik yang kompetitif.
FOB / CIF · Shanghai & Ningbo|Pasokan BOM Penuh|Pesanan OEM & Kustom Diterima
