Quzhou Horbon Mining Parts Co, Ltd adalah salah satu produsen dan pemasok rahang crusher rahang ayun terkemuka di Cina. Dengan pengalaman yang berlimpah, kami berkomitmen untuk menyediakan layanan khusus berkualitas tinggi dan layanan OEM kepada klien global. Selamat datang untuk membeli rahang ayun penghancur rahang canggih buatan China di sini dari pabrik kami. Hubungi kami untuk penawaran.

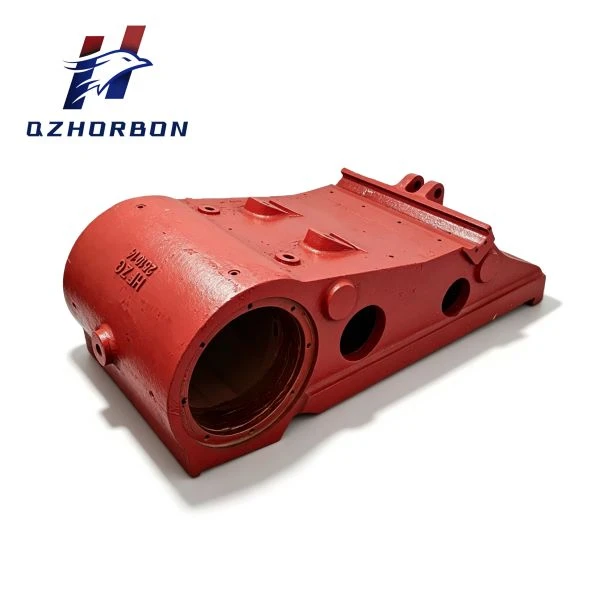

Jaw Crusher Swing Jaw – Bodi Pengganti Tugas Berat-untuk Model PEV130 & Universal
Bagian No. 3102130101|Pabrik-Langsung dari Quzhou Horbon Mining Parts Co., Ltd.
Apa itu Badan Rahang Ayun Jaw Crusher?
Dalam jaw crusher, rahang ayun adalah komponen bergerak yang digerakkan yang menjalankan siklus kompresi bolak-balik terhadap rahang tetap. Meskipun istilah ini sering diterapkan pada pelat rahang yang menghadap-aus, inti struktural di belakangnya - badan rahang ayun - adalah pengecoran bantalan beban-yang memasang bantalan poros eksentrik, membawa dudukan pengalih, dan meneruskan setiap siklus gaya penghancuran ke dalam rangka.
Halaman ini mencakup badan rahang ayun jaw crusher (pengecoran struktural, Bagian No. 3102130101), bukan pelat rahang yang dapat diganti. Jika penyelarasan poros eksentrik Anda terganggu, dudukan bantalan Anda aus, atau rakitan rahang ayun Anda menunjukkan kelelahan struktural, inilah komponen yang perlu diganti.
Horbon memproduksi badan rahang ayun ini sebagai pengganti langsung yang setara dengan OEM-untuk penghancur rahang PEV130, dengan kemampuan pemasangan universal di seluruh platform penghancur domestik Metso, Sandvik, Terex, Trio.
Spesifikasi Produk
| Parameter | Detail |
|---|---|
| Nomor Bagian | 3102130101 |
| Model yang Kompatibel | Jaw Crusher PEV130 (tersedia perlengkapan universal) |
| Posisi Komponen | Badan rahang ayun – struktur pemasangan poros eksentrik |
| Kursi Bantalan Rol | 4 posisi (Referensi Bagian. 6201010012) |
| Jarak Bebas Radial Bantalan (C3, pra-pemasangan) | Minimal 0,340 mm / Maks 0,450 mm |
| Minimal. Jarak Bebas Radial Setelah Pemasangan | 0,190mm |
| Pengurangan Jarak Bebas Bingkai | 0,170 – 0,230 mm |
| Alihkan Kursi | Terintegrasi (Referensi Bagian. 3102130012) |
| Negara Pengiriman | Transmisi telanjang (tersedia opsi pra-perakitan) |
| Perawatan Permukaan | Finishing cat industri (merah standar) |
| MOQ | 5 buah |
| Waktu Pimpin | 15 – 30 hari |
| Ketentuan Perdagangan | FOB/CIF |
| Pelabuhan Pengiriman | Shanghai/Ningbo |
Bagaimana Mengidentifikasi Apakah Anda Membutuhkan Penggantian Bodi Rahang Ayun
Insinyur pengadaan dan pimpinan pemeliharaan di lokasi sering kali mengacaukan keausan bodi rahang ayun dengan kegagalan bantalan atau keausan pelat rahang. Badan rahang ayun sendiri perlu diganti bila:
Penyimpangan lubang dudukan bantalan melebihi toleransi
Keempat posisi bantalan rol pada bodi rahang ayun dikerjakan dengan toleransi lubang yang presisi. Ketika diameter lubang menyimpang melampaui kisaran yang diijinkan karena fretting atau kelelahan akibat benturan, penggantian bantalan tidak akan mengembalikan keselarasan poros yang benar.
Zona kontak kursi beralih menunjukkan deformasi
Kursi pengalih terintegrasi (3102130012) memindahkan beban dorong dari pelat pengalih ke badan rahang ayun pada setiap pukulan penghancuran. Deformasi pada antarmuka ini menyebabkan pengaturan debit tidak menentu dan mempercepat keausan pelat pengalih.
Pengecoran menunjukkan penyebaran retakan di dekat dinding lubang
Retakan permukaan yang jauh dari zona beban mungkin dapat-diperbaiki di lapangan. Retakan yang terjadi di dalam atau di sekitar dinding lubang bantalan menunjukkan integritas struktural badan rahang ayun terganggu dan penggantian adalah intervensi yang tepat.
Rakitan rahang ayun menghasilkan defleksi lateral
Jika pemeriksaan dimensi memastikan rangka bodi rahang ayun tidak lagi berbentuk persegi, kerusakan sekunder pada poros eksentrik dan roda gila menjadi risiko yang dapat diukur.
Bahan & Standar Manufaktur
Horbon memproduksi setiap badan rahang ayun penghancur rahang menggunakan proses yang divalidasi untuk tugas penambangan berdampak tinggi yang berkelanjutan:
Kromium-Konstruksi Baja Paduan Molibdenum
Dipilih karena ketangguhan dan ketahanan lelah yang unggul di bawah pembebanan poros eksentrik berulang, dibandingkan dengan kualitas baja struktural standar.
01
Pemesinan Bor CNC Presisi
Keempat lubang dudukan bantalan telah selesai-dimesinkan dengan peralatan CNC untuk menjaga konsistensi dimensi yang diperlukan untuk pemasangan bantalan rol kelas C3-(jarak sebelum pemasangan 0,340–0,450 mm).
02
Verifikasi Kekerasan (Pengujian HRC)
Setiap pengecoran menjalani pengujian kekerasan sebelum pemesinan untuk memastikan kedalaman perlakuan panas memenuhi spesifikasi.
03
Inspeksi NDT
Pengujian non-destruktif pada setiap badan rahang ayun untuk menghilangkan rongga bawah permukaan atau retakan-mikro sebelum dikirim.
04
Analisis Spektral Bahan Baku
Baja yang masuk diverifikasi dengan spektrometer sebelum memasuki produksi, untuk memastikan komposisi paduan sesuai dengan spesifikasi desain.
05
Referensi Kompatibilitas & Pemesanan
Sebelum mengajukan pertanyaan,-referensikan silang badan rahang ayun Anda dengan parameter berikut dari peralatan asli Anda:
Gambar produk
| Pos pemeriksaan | Nilai Referensi / Tindakan |
|---|---|
| Nomor Bagian OEM | 3102130101 (referensi PEV130) |
| Diameter Poros Eksentrik | Konfirmasikan terhadap poros Anda yang ada |
| Jumlah Bantalan Bore | 4 posisi |
| Alihkan Antarmuka Kursi | Verifikasi terhadap Toggle Plate (Referensi Bagian. 3102130031) |
| Komponen Tertaut | Poros Eksentrisitas (3102130001), Rumah Bantalan ×2 (3102070015 / 3102070016) |
| Persyaratan Pengiriman | Cetakan telanjang atau-sudah dirakit dengan penutup labirin |
| Merek Mesin | PEV130 / Metso / Sandvik / Terex / Trio / universal domestik |
Pembeli tanpa nomor komponen OEM dapat mengirimkan model mesin asli, gambar dimensi, atau foto komponen yang aus. Tim teknik Horbon akan mengonfirmasi kecocokan dalam waktu 24 jam.
Tentang Quzhou Horbon Mining Parts Co., Ltd.
Quzhou Horbon Mining Parts Co., Ltd. adalah produsen suku cadang penghancur khusus yang berbasis di Quzhou, Provinsi Zhejiang, beroperasi dari fasilitas produksi seluas 13.000 m². Dengan tim teknis yang terdiri dari sekitar 20 insinyur, Horbon mendukung replikasi OEM dari nomor komponen, rekayasa balik dari sampel yang aus, dan penyesuaian paduan untuk kondisi tugas penghancuran tertentu.
Kontrol kualitas mencakup seluruh siklus produksi: analisis spektral bahan mentah, verifikasi kekerasan HRC, inspeksi dimensi CMM, deteksi cacat NDT, dan ketersediaan pengujian pihak ketiga. Setiap badan rahang ayun penghancur rahang meninggalkan fasilitas dengan laporan inspeksi dimensi.
Kemampuan OEM & ODM
Pelanggan dapat memberikan nomor komponen asli, gambar 2D/3D, atau sampel fisik. Komposisi paduan khusus dan modifikasi desain untuk aplikasi-keausan atau-dampak tinggi didukung.
Pasar Ekspor
Asia Tenggara, Timur Tengah, Afrika, Eropa, Amerika Utara dan Selatan, Asia Selatan, Australia.
Garansi & Purna Jual-Penjualan
Kualitas-penggantian yang dikonfirmasi pada cacat yang terverifikasi. 7×24 respons teknis. Dokumentasi panduan instalasi dan dukungan teknis video/gambar disediakan.
Pengadaan & Logistik
Ketentuan Perdagangan:FOB/CIF
Port Pengiriman:Shanghai · Ningbo
MOQ:5 buah
Waktu Pimpin:15–30 hari kerja sejak konfirmasi pesanan
Ekspor Kemasan:Skid-rangka baja tugas berat atau peti kayu yang difumigasi; bersiap terhadap pergeseran bingkai dan kerusakan kontak permukaan selama angkutan laut
Saham:Inventaris standar dipelihara untuk konfigurasi umum
